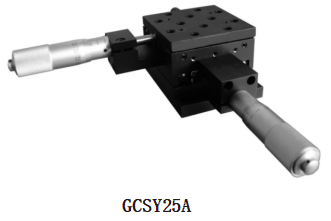

GCSY整體式多軸位移臺
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
產品特：
● 結構緊湊，體積小巧；
● 左右手成對設計，方便操作；
● V 型導軌+交叉滾柱；直線性好；
● X 軸和Y軸正交10″；X軸Y軸和Z軸垂10″；
● 細牙螺桿或微分頭調整；
● 雙彈簧復位，消除空回。
GCSY整體式多軸位移臺
技術參數：
| 型號 | GCSY25A | GCSY25B |
| 調整維數 | XY | XYZ |
| 驅動方式 | 測微頭 | 測微頭 |
| 驅動位置 | 中心 | 中心 |
| 導軌 | V型導軌 + 交叉滾柱 | V型導軌 + 交叉滾柱 |
| 行程 mm | 25 | 25 |
| 最小刻度 mm | 0.01 | 0.01 |
| 精度 mm | 0.01 | 0.01 |
| 直線度 mm | 0.002 | 0.002 |
| 擺動誤差 | ＜20″ | ＜20″ |
| 自重 kg | 1.15 | 1.65 |
| 負載 kg | 10 | 5 |

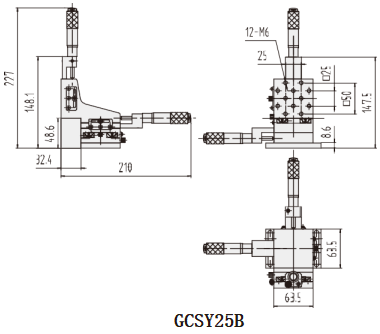

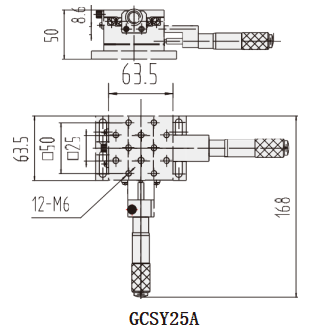

外形尺寸圖：
